在現代工業流體處理與化學投加領域，精準化與自動化已成為企業降本增效的關鍵。作為流體控制行業的標桿，SEKO計量泵憑借其卓越的穩定性與智能化的接口設計，廣泛應用于水處理、電鍍、造紙及化工等行業。在眾多的控制方式中，SEKO計量泵4-20mA信號控制因其抗干擾能力強、傳輸距離遠且易于與PLC（可編程邏輯控制器）或在線傳感器集成，成為了實現比例投加與閉環控制的首選方案。

作為一名擁有多年流體設備經驗的創作者，我深知許多現場工程師在面對自動化升級時，往往會對信號接線、菜單編程及系統調試感到困惑。本文將為您深度拆解SEKO計量泵4-20mA信號控制的技術細節，助您打造一套精準、穩定的智能加藥系統。

一、 為什么選擇4-20mA信號控制計量泵？

在加藥系統中，藥劑的投加量通常需要隨著水質參數（如pH值、余氯、電導率）或原水流量的變化而動態調整。SEKO計量泵4-20mA信號控制方案相比傳統的手動調節具有不可比擬的優勢：

1. 線性控制：4-20mA是一種模擬信號，4mA通常對應泵的零流量或最小頻率，20mA對應額定最大流量。這種線性關系使得流量調節極其精密。
2. 抗干擾性強：電流信號相比電壓信號（如0-10V）在長距離傳輸中更不易受電磁噪聲影響，適合復雜的工業車間環境。
3. 安全性高：4mA作為起始信號（而非0mA），可以有效區分“停機”與“斷線”故障。如果信號低于4mA，系統可立即識別并觸發斷路報警。

二、 支持4-20mA信號控制的SEKO核心機型

并非所有的SEKO計量泵都自帶4-20mA接口。在選型時，我們需要重點關注具備“智能型”后綴的機型：

1. Tekna TPG 系列（數顯電磁泵）

這是SEKO最暢銷的數顯智能泵。其面板自帶LCD屏幕，內部集成了功能強大的微處理器。它支持直接輸入4-20mA信號，并允許用戶通過菜單自由設定信號與流量的對應關系。

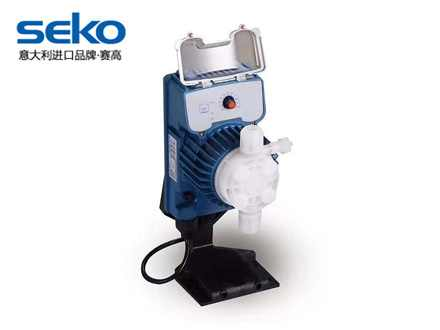

2. Tekna AKL 系列（模擬電磁泵）

雖然AKL系列通過旋鈕調節，但其特定型號也支持外部模擬信號輸入，適合追求性價比且需要基礎自動化功能的場景。

3. Spring 機械泵 + 變頻器方案

對于大流量的機械隔膜泵（如MS1系列），其電機本身不直接接收信號，但可以通過外接變頻器接收4-20mA信號，通過改變電機頻率來調節流量。

三、 SEKO計量泵4-20mA信號控制的工作原理

SEKO計量泵4-20mA信號控制的核心邏輯在于“信號轉換”。當泵接收到一個電流信號時，其內部控制板會根據預設的程序，將電流強度轉化為相應的沖程頻率（n次/分鐘）。

• 正向邏輯：常用于流量比例投加。流量增大，信號電流增加，泵跳動加快。
• 反向邏輯：常用于酸堿中和（pH調節）。例如，在加酸降pH的過程中，當pH計檢測到數值偏高（需要更多酸），它會發出更高的電流信號，促使計量泵加速運行。

四、 物理接線指南：如何正確連接信號線

在進行SEKO計量泵4-20mA信號控制的物理接線時，嚴謹性決定了系統的穩定性。

1. 識別端子：打開SEKO泵的接線盒，找到標有“Analog Input”或“4-20mA”的端子。通常有正負極之分。
2. 使用屏蔽線：強烈建議使用雙絞屏蔽線。屏蔽層應在PLC一端單點接地，以防止空間電磁波干擾信號。
3. 極性核對：確保PLC或控制器的輸出正極（+）連接到泵的信號輸入正極，負極（-）連接到負極。
4. 電壓紅線：SEKO電磁泵的控制電路板非常精密。接線時務必確認供電電源為220V（或100-240V寬電壓），嚴禁將4-20mA信號線誤接入380V動力電源，否則將導致主板瞬間燒毀。

五、 菜單編程：手把手教你設置智能泵

以 SEKO Tekna TPG 系列為例，完成物理接線后，需要通過菜單開啟4-20mA信號控制功能：

1. 進入程序模式（PROG）

長按“PROG”鍵進入設置菜單，選擇“Analog Mode”（模擬量模式）。

2. 設定比例關系

在菜單中，您可以定義兩個關鍵點：

• Set Point 1：設定在4mA時，泵的運行頻率（通常設為0%）。
• Set Point 2：設定在20mA時，泵的運行頻率（通常設為100%）。

3. 設置報警閾值

您可以設置當電流低于3.5mA時判定為“斷線報警”，此時泵可以停止運行或保持在某一預設安全頻率。

六、 提升系統精度的關鍵：標定與維護

實現了SEKO計量泵4-20mA信號控制后，并不意味著一勞永逸。為了確保投加精度始終維持在±1%，以下維護工作必不可少：

1. 定期標定：使用標定柱（Calibration Column）實測在4mA、12mA和20mA時的實際流量，根據實測結果微調菜單中的比例參數。
2. “800小時”法則：根據SEKO官方維護準則，泵在累計運行800小時后，必須使用工具（如扭矩扳手）再次擰緊泵頭螺栓（推薦力矩5-6Nm）。這是因為信號控制下的頻繁跳動可能導致螺栓微量松動，從而產生內泄，影響計量精度。
3. 環境溫控：泵的安裝環境溫度嚴禁超過40℃。過高的溫度會引起電子元件的熱漂移，導致4-20mA信號在轉換過程中產生偏差。

七、 常見干擾與故障排查

在調試SEKO計量泵4-20mA信號控制系統時，如果發現泵的流量跳動不穩定，可以按以下順序排查：

• 共地干擾：檢查泵與PLC是否處于同一地電位。如果存在電位差，可能需要在信號回路中加裝信號隔離器。
• 氣阻現象：如果泵跳動正常但流量不足，可能是因為吸程超過了建議的1.5米，導致泵腔產生空泡。此時應調整安裝高度。
• 單向閥堵塞：檢查底閥過濾器（應距離容器底部5-10cm）。如果閥球卡死，即使信號控制再精準，藥液也無法產出。

八、 結論

SEKO計量泵4-20mA信號控制是連接傳統流體機械與現代工業物聯網的橋梁。通過電流信號的線性調節，企業可以實現對化學藥劑投加過程的精細化管理。掌握正確的接線規范、菜單編程技巧以及堅持“800小時”緊固巡檢，不僅能提升生產工藝的穩定性，更能極大延長設備的使用壽命。

在自動化浪潮中，精密的計量不僅取決于泵本身的機械素質，更取決于控制信號的完美協同。

常見問題解答 (FAQ)

1. 我可以用0-10V電壓信號控制SEKO計量泵嗎？答：大多數標準的SEKO Tekna TPG系列原生支持4-20mA信號。如果您只有0-10V信號，通常需要加裝一個“電壓轉電流”的信號轉換模塊，或者在菜單中確認該型號是否具備電壓輸入切換功能（部分特規型號支持）。

2. 信號線斷了，SEKO計量泵會怎樣？答：這取決于您的菜單設置。在TPG系列的菜單中，您可以選擇在信號丟失（低于設定閾值）時，讓泵“停止（Stop）”、“保持當前頻率（Maintain）”或“以預設頻率運行（Fail-safe）”。

3. 為什么我的泵接收到12mA信號，但感覺流量沒有達到50%？答：計量泵的流量除了受頻率控制，還受沖程長度和背壓的影響。請確保物理沖程調節旋鈕處于100%位置，并使用標定柱進行實測校準。此外，檢查容積效率是否受到介質粘度的影響。

4. 機械式SEKO泵MS1如何實現4-20mA控制？答：MS1系列是電機驅動。要實現自動化，您需要購買一個帶有4-20mA輸入接口的變頻器來驅動電機?；蛘哌x配帶有伺服驅動器的AKT機型，直接調節沖程長度（成本較高）。

5. 信號干擾導致泵亂跳，除了用屏蔽線還有什么辦法？答：加裝信號隔離器是最有效的物理隔離手段。此外，確保電源線與信號線分開走線（間距建議20cm以上），避免平行布置。同時核對供電電壓是否穩定，避免與大功率變頻電機共用同一電源支路。
